MASTERLOX H1609

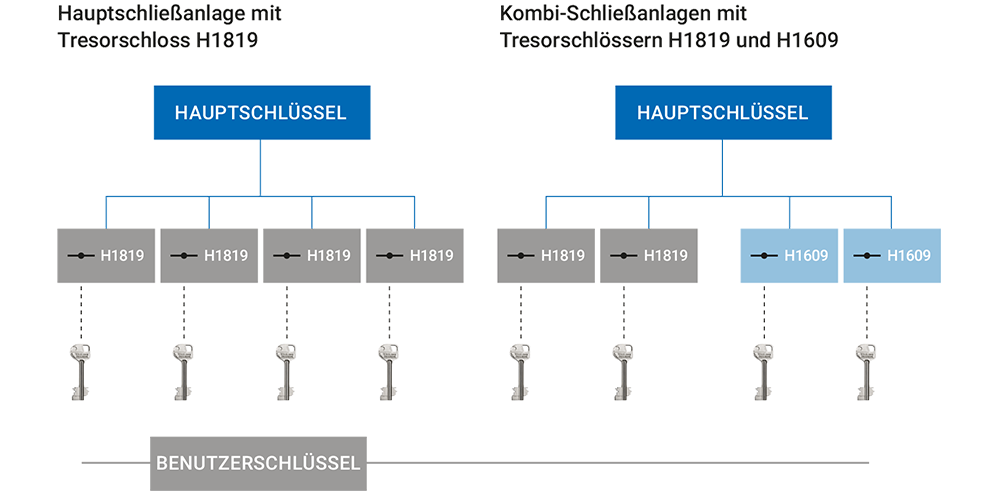

Das MASTERLOX H1609 ist modular aufgebaut und durch einen Baukasten aus Montagedecken, Baskülen und Führungsschlaufen erweiterbar. Es wird häufig in Kombination mit dem H1819 eingesetzt, da beide MASTERLOX Schlösser in derselben Hauptschließung bestellt werden können. Das H1609 ist aufgrund seiner Basküle ideal für große Fächer, das H1819 dagegen ist die beste Lösung für Standardfächer. So können beispielsweise Lang- und Kurzwaffen in einer Waffenanlage entsprechend der Größe verschlossen werden.

Merkmale
Artikelübersicht
Downloads

Schloss


Schlosseinbau in Tür	Mit Montagedecke zum Anschrauben oder Anschweißen
Befestigung Schloss	4 Anschraubpunkte
Schloss	Rechts
Schlossriegel	Breiter Blockriegel, Stahl verzinkt
Schlosskasten	Vorgerichtet für einrastbare Basküle zum 3-seitigen Verschluss
Manipulationsschutz	Abtast- und Durchschlagsicherung
Zuhaltungen	9
Schlüsselbeschriftung	Anlagennummer / Fachnummer

Montagedecken

Um ein gleichbleibendes Anschlagmaß und die präzise Befestigung des Schlosses im Schrank zu gewährleisten, ist eine Montagedecke unerlässlich. Die Montagedecken werden aus chromatiertem Stahl hergestellt.

Montagedecke M1

• Zum Anschrauben
• Versenkt Köpfe der Befestigungsschrauben

Montagedecke M2

• Zum Anschrauben
• Versenkt Köpfe der Befestigungsschrauben
• Schlüsselführung setzt optischen Akzent

Montagedecke M3

• Zum Anschweißen
• Schloss wird an die angeschweißte Decke geschraubt

Artikelnummer	Artikelbeschreibung	Schloss	Schlüssel Material / Länge / Anzahl	Schlüssel Beschriftung
H1609-01-0-0-T056-2	Schloss inkl. Benutzerschlüssel	Rechts	Tombak / 56 mm / 2	Anlagennummer
H1609-02-0-0-T056-2	Schloss inkl. Benutzerschlüssel	Rechts	Tombak / 56 mm / 2	Anlagen- und Fachnummer
SH-M072-10	Hauptschlüssel		Messing / 72 mm / 2	Anlagennummer
Z-017	Montagedecke M1 zum Anschrauben
Z-018	Montagedecke M2 mit Schlüsselführung zum Anschrauben
Z-019	Montagedecke M3 zum Anschweißen
Z-020	Basküle (2-teilig)
Z-030	Führungsschlaufe für Basküle
